Podłączenie silnika trójfazowego z pięcioma przewodami może wydawać się skomplikowane, ale przy odpowiednich informacjach i narzędziach, można to zrobić bezpiecznie i skutecznie. W tym artykule przedstawimy krok po kroku proces podłączania silnika, zwracając szczególną uwagę na bezpieczeństwo oraz najczęstsze błędy, które mogą wystąpić podczas tego zadania. Zrozumienie, jak prawidłowo zidentyfikować przewody oraz jakie środki ostrożności podjąć, jest kluczowe dla uniknięcia problemów w przyszłości.
Ważne jest, aby przed przystąpieniem do pracy zapoznać się z danymi technicznymi silnika oraz odpowiednio przygotować miejsce pracy. W artykule omówimy również, jak wykonać bezpieczne połączenia elektryczne oraz jak sprawdzić poprawność podłączenia, aby mieć pewność, że silnik będzie działał prawidłowo.
Kluczowe wnioski:- Przed podłączeniem silnika należy dokładnie zidentyfikować przewody: L1, L2, L3, N i PE.
- Bezpieczeństwo jest kluczowe – zawsze wyłączaj zasilanie przed rozpoczęciem pracy.
- Uziemienie silnika jest niezbędne dla zapewnienia bezpieczeństwa użytkowania.
- Najczęstsze błędy obejmują niewłaściwe podłączenie przewodów fazowych oraz brak weryfikacji poprawności połączeń.
- Użycie multimetru pozwala na sprawdzenie napięcia i kierunku obrotów silnika po podłączeniu.
- W przypadku problemów z silnikiem, warto skonsultować się z wykwalifikowanym elektrykiem.
Jak prawidłowo podłączyć silnik 3 fazowy 5 przewodów dla początkujących

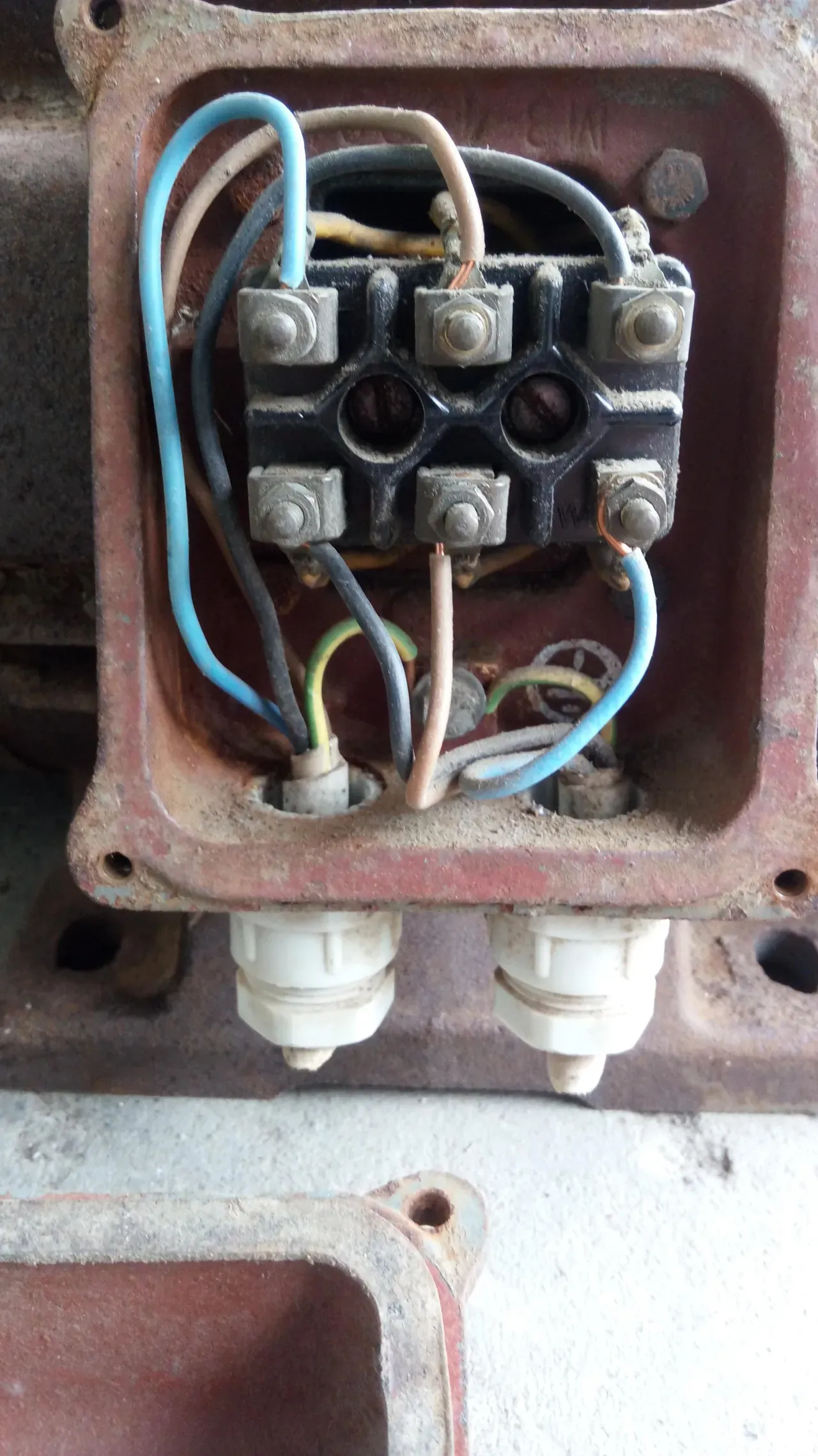

Aby skutecznie podłączyć silnik trójfazowy z pięcioma przewodami, kluczowe jest zrozumienie, jak zidentyfikować każdy z przewodów oraz jak je prawidłowo połączyć. Pierwszym krokiem jest zapoznanie się z danymi technicznymi silnika, które można znaleźć na tabliczce znamionowej lub w dokumentacji. Umożliwi to potwierdzenie, że napięcie zasilania oraz inne parametry są zgodne z wymaganiami. W silniku trójfazowym mamy trzy przewody fazowe: L1, L2 i L3, a także przewód neutralny (N) oraz przewód uziemiający (PE).
Ważne jest, aby przewody były oznaczone kolorami: L1 (brązowy), L2 (czarny), L3 (szary), N (niebieski) oraz PE (żółto-zielony). Po zidentyfikowaniu przewodów można przejść do ich podłączenia. Upewnij się, że każdy przewód jest podłączony do odpowiedniego zacisku na silniku, zgodnie z jego oznaczeniem. Prawidłowe połączenia są kluczowe dla bezpieczeństwa i efektywności działania silnika.
Krok po kroku: identyfikacja przewodów i ich oznaczenia
Identyfikacja przewodów w silniku trójfazowym jest kluczowa dla prawidłowego podłączenia. Każdy przewód ma swoje przypisane oznaczenie oraz kolor, co ułatwia ich rozróżnienie. Warto zwrócić uwagę na to, że przewody fazowe są odpowiedzialne za dostarczanie energii, podczas gdy przewód neutralny i uziemiający zapewniają bezpieczeństwo i stabilność działania silnika.
- L1 - brązowy: przewód fazowy 1
- L2 - czarny: przewód fazowy 2
- L3 - szary: przewód fazowy 3
- N - niebieski: przewód neutralny
- PE - żółto-zielony: przewód uziemiający
Jak wykonać bezpieczne połączenia elektryczne w silniku
Podczas wykonywania połączeń elektrycznych w silniku trójfazowym, ważne jest, aby stosować odpowiednie narzędzia i techniki. Należy przygotować takie akcesoria jak multimetr, śrubokręty, szczypce, taśma izolacyjna oraz złączki elektryczne. Upewnij się, że wszystkie połączenia są mocne i dobrze dokręcone, aby uniknąć luźnych żył, które mogą prowadzić do awarii.
Kluczowe zasady bezpieczeństwa przy podłączaniu silnika
Podczas podłączania silnika trójfazowego z pięcioma przewodami, przestrzeganie zasad bezpieczeństwa jest kluczowe. Przed przystąpieniem do pracy, należy upewnić się, że zasilanie jest wyłączone. To podstawowy krok, który pomaga uniknąć niebezpieczeństwa porażenia prądem. Dodatkowo, warto stosować odpowiednie narzędzia oraz środki ochrony osobistej, takie jak rękawice i okulary ochronne, aby zminimalizować ryzyko kontuzji.
Oprócz wyłączenia zasilania, ważne jest również, aby upewnić się, że miejsce pracy jest suche i dobrze oświetlone. Praca w nieodpowiednich warunkach może prowadzić do niebezpiecznych sytuacji. Należy także zadbać o to, aby nie było żadnych luźnych przewodów ani przeszkód, które mogłyby powodować potknięcia lub inne wypadki. Pamiętaj, że bezpieczeństwo powinno być zawsze na pierwszym miejscu.
Jakie środki ostrożności zastosować przed rozpoczęciem pracy
Przed rozpoczęciem podłączania silnika, kluczowe jest podjęcie kilku kroków ostrożności. Po pierwsze, zawsze wyłączaj zasilanie w obwodzie, w którym będziesz pracować. Użyj odpowiednich narzędzi, takich jak multimetr, aby upewnić się, że nie ma napięcia. Dodatkowo, dobrze jest mieć pod ręką instrukcję obsługi silnika oraz schematy elektryczne, które mogą być przydatne w przypadku wątpliwości. Warto także poinformować innych o prowadzonej pracy, aby uniknąć przypadkowego włączenia zasilania.
Dlaczego ważne jest uziemienie silnika i jak to zrobić
Uziemienie silnika trójfazowego jest kluczowe dla zapewnienia bezpieczeństwa i stabilności jego działania. Uziemienie chroni przed porażeniem prądem w przypadku awarii izolacji oraz minimalizuje ryzyko uszkodzeń sprzętu. Właściwe uziemienie pozwala również na odprowadzenie nadmiaru ładunków elektrycznych, co może wystąpić w wyniku zakłóceń w sieci elektrycznej. Bez uziemienia, silnik może działać niestabilnie, co prowadzi do jego szybszego zużycia i potencjalnych awarii.
Aby prawidłowo uziemić silnik, należy podłączyć przewód uziemiający (PE) do odpowiedniego zacisku oznaczonego symbolem uziemienia. Ważne jest, aby przewód uziemiający był odpowiednio gruby i wykonany z materiału o wysokiej przewodności, takiego jak miedź. Upewnij się, że połączenie jest solidne i dobrze dokręcone, aby uniknąć luźnych połączeń, które mogą prowadzić do zwiększonego oporu i przegrzewania. Regularne sprawdzanie stanu przewodu uziemiającego jest również zalecane, aby zapewnić jego skuteczność w dłuższej perspektywie czasowej.
Jak unikać błędów w identyfikacji przewodów fazowych
Aby uniknąć błędów podczas identyfikacji przewodów fazowych w silniku trójfazowym, kluczowe jest przestrzeganie kilku zasad. Po pierwsze, zawsze upewnij się, że przewody są oznaczone odpowiednimi kolorami: L1 (brązowy), L2 (czarny), L3 (szary), N (niebieski) oraz PE (żółto-zielony). Dokładne zapoznanie się z dokumentacją techniczną silnika oraz schematem połączeń może pomóc w uniknięciu pomyłek. Warto również korzystać z multimetru, aby potwierdzić, że przewody są podłączone do właściwych zacisków. W przypadku wątpliwości, lepiej jest skonsultować się z osobą doświadczoną w tej dziedzinie, aby uniknąć niepotrzebnych problemów.
Co zrobić, gdy silnik nie działa prawidłowo po podłączeniu
Jeśli po podłączeniu silnik trójfazowy nie działa prawidłowo, należy podjąć kilka kroków w celu podstawowego rozwiązywania problemów. Po pierwsze, sprawdź, czy zasilanie jest włączone i czy nie ma uszkodzeń przewodów. Następnie, użyj multimetru, aby zweryfikować, czy napięcie na zaciskach silnika odpowiada specyfikacji technicznej. Jeżeli silnik nie uruchamia się, spróbuj zamienić miejscami dwa dowolne przewody fazowe, co może pomóc w poprawieniu kierunku obrotów. Jeśli po tych krokach problem nadal występuje, warto skontaktować się z wykwalifikowanym elektrykiem w celu dalszej diagnozy.
Jak sprawdzić poprawność podłączenia silnika 3 fazowego
Sprawdzanie poprawności podłączenia silnika trójfazowego jest kluczowym krokiem, aby upewnić się, że urządzenie będzie działać efektywnie i bezpiecznie. Po pierwsze, zawsze warto zacząć od użycia multimetru, aby zweryfikować, czy napięcie na zaciskach silnika odpowiada wymaganym wartościom. Użycie multimetru pozwala na dokładne pomiary napięcia oraz ciągłości połączeń, co jest niezbędne do zapewnienia, że wszystkie przewody są prawidłowo podłączone. Sprawdzanie napięcia na każdym z przewodów fazowych (L1, L2, L3) oraz na przewodzie neutralnym (N) zapewni, że silnik otrzymuje odpowiednią ilość energii.
Po potwierdzeniu poprawności napięcia, warto również przeprowadzić test kierunku obrotów silnika. Uruchomienie silnika na krótko (na kilka sekund) pozwoli na ocenę, czy obraca się we właściwym kierunku. W przypadku, gdy kierunek obrotów jest niewłaściwy, można zamienić miejscami dwa dowolne przewody fazowe, co powinno rozwiązać problem. Regularne sprawdzanie poprawności podłączenia silnika jest kluczowe dla jego długowieczności i efektywności działania.
Użycie multimetru do weryfikacji napięcia i połączeń
Multimetr to niezbędne narzędzie do weryfikacji napięcia oraz integralności połączeń w silniku trójfazowym. Aby go użyć, ustaw multimetr na pomiar napięcia przemiennego (AC) i podłącz końcówki pomiarowe do odpowiednich zacisków silnika. Sprawdź, czy napięcie na zaciskach L1, L2 i L3 jest zgodne z wartościami podanymi w dokumentacji technicznej silnika. Upewnij się, że nie ma żadnych luźnych połączeń, co można zweryfikować, wykonując test ciągłości na przewodach. W przypadku wykrycia nieprawidłowości, należy je natychmiast naprawić, aby uniknąć dalszych problemów.
Jak testować kierunek obrotów silnika po podłączeniu
Aby sprawdzić kierunek obrotów silnika trójfazowego, uruchom go na krótko, obserwując jego ruch. Jeśli silnik obraca się w niewłaściwym kierunku, można zamienić miejscami dwa dowolne przewody fazowe (L1, L2, L3), co powinno zmienić kierunek obrotów. Należy pamiętać, że poprawny kierunek obrotów jest kluczowy dla prawidłowego działania silnika oraz jego podłączonych urządzeń. W przypadku dalszych problemów z kierunkiem obrotów, warto skonsultować się z dokumentacją techniczną lub specjalistą w tej dziedzinie.
Jak optymalizować wydajność silnika trójfazowego po podłączeniu
Po poprawnym podłączeniu silnika trójfazowego, warto rozważyć dodatkowe kroki, które mogą zwiększyć jego wydajność i żywotność. Jednym z takich kroków jest regularne monitorowanie parametrów pracy silnika, takich jak temperatura, wibracje oraz zużycie energii. Użycie systemów monitoringu, które mogą zbierać dane w czasie rzeczywistym, pozwala na wczesne wykrywanie potencjalnych problemów, zanim staną się one poważne. Dzięki temu można uniknąć kosztownych napraw i przestojów w produkcji.
Dodatkowo, warto zainwestować w odpowiednie systemy chłodzenia, które pomogą utrzymać optymalną temperaturę pracy silnika. Zbyt wysoka temperatura może prowadzić do szybszego zużycia komponentów oraz obniżenia efektywności działania. Wykorzystanie nowoczesnych rozwiązań, takich jak wentylatory z regulacją prędkości czy chłodzenie cieczą, może znacząco poprawić warunki pracy silnika. Tego rodzaju inwestycje nie tylko zwiększają wydajność, ale również przyczyniają się do dłuższej żywotności silnika i niższych kosztów eksploatacji.
